SUPER INTAKE SYSTEM AIR GROOVE

FC、FD、そしてSEと、より低い吸気温度を追求し、車種別専用の吸気システムを開発してきた。それが『スーパーインテークシステム エアグルーヴ』
開発コンセプトは、ラジエターよりも前に吸気口を持って行くこと。そして、密閉性・断熱性・放熱性に優れるクリーナーケースを採用すること。
これらの相乗効果により、劇的に吸気温度を下げることに成功。
吸気だけでもマシンのパフォーマンスがこれほどまでに変わるという事実を、是非とも体感して欲しい。

〜 吸気温度の劇的な低下を実現 〜

SUPER INTAKE SYSTEM, AIR GROOVE for DEMIO & AXELA

品番:DEMIO/DE5FS用 KZG-11401
AXELA/BL5FW用 KZG-11402
本体価格:¥78,000

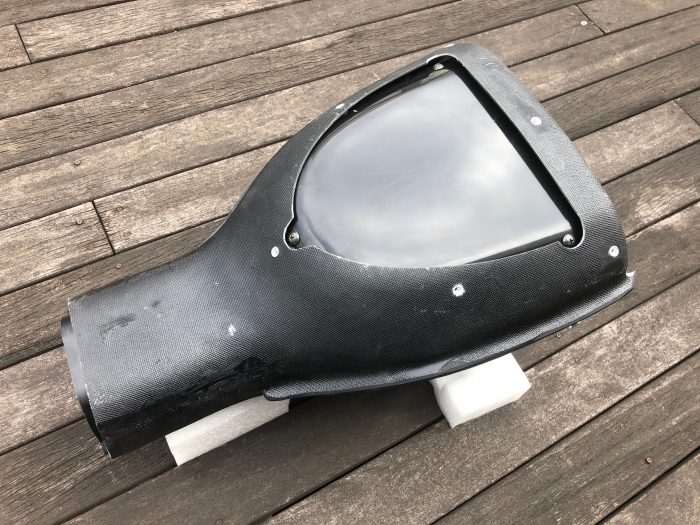

アクセラ用エアグルーブ単品画像

【DEMIO(DE5FS)における吸気温度の比較】
6,000 rpm
ファンネル+むき出し約29℃
ノーマル約26℃
エアグルーヴ約15℃

フレッシュエアを効果的に導入し、吸気温度を下げるクリーナーボックス。パワーフィールはもちろんのこと、スロットルレスポンスも向上させます。
まずはスロットルからエアクリ内のファンネルまでの距離の最適値を探します。様々な長さのサンプルを用意。
開発ではパワーとエアフロ流量を測定し、スロットル-エアクリーナーファンネルまでの距離の最適値を追求。
280mmがベストという結果が導き出されました。
吸入空気がエンジンルームないの空気に触れぬよう、ダクトとクリーナーボックスを設計。
その結果、ファンネルの形状改善と吸気温度によって純正よりも約5psアップを実現。さらにスポーツ・ロム,4BEAT-RCベーシックとの組み合わせで、MAZDA・NAチューンをエンジョイできます。
外気温度が約10℃の時にテストを行った結果が下の表です。

SUPER INTAKE SYSTEM, AIR GROOVE for RX-8(SE3P)

品番:KSE-11401本体価格:¥132,000
エアグルーブ

【RX-8(SE3P)におけるエアフロ流量と出力の比較】
 ノーマル
エアクリーナー
エアグルーヴエアグルーヴ+
4BEAT
RPM出力
(ps)
エアフロ
流量(g)
出力
(ps)
エアフロ
流量(g)
出力
(ps)
エアフロ
流量(g)
150029.93026.93530.735
200044.54041.64743.349
250058.45853.86459.564
300075.17369.98276.280
350090.28584.19492.593
4000104.894105.9104107.8103
4500122.5105121.7115125.7117
5000140122139.5135142.4136
5500157.3143159.9154160.4155
6000172.8166179.6183178.7186
6500178.2171185.4195185.4202
7000197.2195205.5215205.3220
7500209.2207212.7227215.7228
8000220.1210224.3233225.6237
8500221.7220231244232.8242

RX-8ではFD3Sでのノウハウをベースに、更に進化させたエアグルーヴを作りました。
自然吸気のエンジンではエアファンネルの長さが、非常に重要でその長さを選定するのに多大なテストを行いました。

ケースの形状は吸入空気をスムーズに内部のファンネルに当て込む形状。RX-7では、外観が奇麗なゲルコート仕様ですが、
吸入効率を最優先に考慮し、内部をつる面のゲルコート仕上げとしています。

ダクト部分はバンパー内部に取り付け、冷たい外気をより多く、そして効率的に導くデザインにしました。フィルターは湿式フィルターを使用します。

※純正バンパー、又は社外バンパーの場合、加工が必要なケースがあります。

左記の表はテストの結果です。
エアフロの空気流量はエアグルーヴに変更することで、確実に増えています。それに伴って、5000rpm以上では出力も確実に増えています。

しかし、4000rpm以下では空気流量は増え、出力は若干下がっています。これは設定以上の空気が流入し、コンピューターの補正で燃調が薄くなりすぎているためです。そこでこの状態を4•BEAT-SEで補正をします。これにより4000rpm以下も改善されて、全域でパワフルな特性になります。8500rpm付近では約12馬力もパワーアップが見込め、中低速回転でもトルクフルです。

AIR GROOVE for V-MOUNT(RX-7 FD3S)

品番:KDE-18103
KDE-18102(エアクリーナーキット)
本体価格:¥74,000
¥38,000(エアクリーナーキット)


FD3Sにおける最高の冷却性能を誇るV-MOUNTインタークーラー&ラジエターキット対応の専用エアグルーヴです。
エアクリーナーとアタッチメントのみのキット設定もあります。
